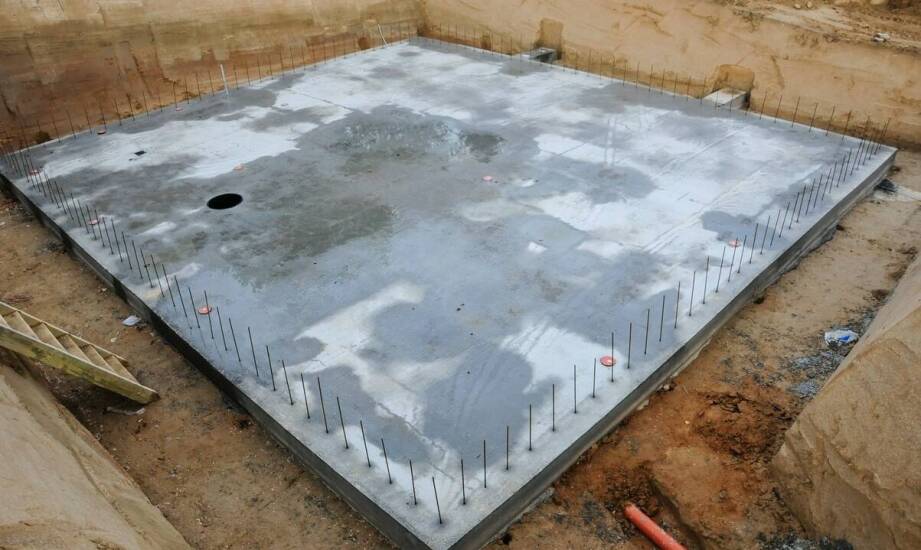

Jak zaprojektować płytę obornikową pod obciążenia maszyn i bezpieczne odprowadzanie odcieków

W gospodarstwach zajmujących się hodowlą bydła mlecznego lub mięsnego infrastruktura do składowania naturalnych nawozów musi sprostać ekstremalnym obciążeniom. Codzienne operacje z wykorzystaniem ciężkiego sprzętu sprawiają, że nawierzchnia jest narażona na nacisk punktowy sięgający kilkunastu ton na oś, a także na ciągłe tarcie łyżki ładowarki. Dodatkowym czynnikiem niszczącym jest stała obecność agresywnych chemicznie odcieków, które penetrują każdą nieszczelność materiału. Optymalne zaplanowanie takiej przestrzeni wymaga uwzględnienia normatywnej powierzchni użytkowej, która zazwyczaj oscyluje w granicach od 6 do 8 metrów kwadratowych na jedną dużą jednostkę przeliczeniową inwentarza. Taki przelicznik pozwala na bezpieczne gromadzenie materiału organicznego przez kilka miesięcy, zapobiegając jego nadmiernemu wysychaniu i utracie cennych właściwości nawozowych, zanim trafi on na pole.

Lokalizacja i przygotowanie podłoża pod płytę obornikową

Prawidłowe usytuowanie miejsca do składowania nawozów naturalnych zależy bezpośrednio od układu budynków inwentarskich i logistyki wewnątrz gospodarstwa. Przestrzeń ta powinna znajdować się na naturalnym przedłużeniu drogi wypychania materiału z obory, co znacząco skraca czas codziennej obsługi zwierząt. Należy zachować rygorystyczne odległości sanitarne i środowiskowe. Dystans od studni głębinowych oraz naturalnych cieków wodnych nie może być mniejszy niż 25 metrów. Rekomenduje się wybór ekspozycji północnej lub północno-wschodniej, ponieważ ogranicza to bezpośrednie nasłonecznienie pryzmy. Wjazd dla maszyn rolniczych wymaga pozostawienia przynajmniej jednego boku bez murka oporowego, co umożliwia swobodne manewrowanie szerokim sprzętem załadunkowym.

Zanim rozpocznie się właściwa budowa płyty obornikowej, konieczne jest wykonanie solidnej podbudowy, która przejmie obciążenia dynamiczne. Podłoże musi być absolutnie stabilne, aby wykluczyć ryzyko nierównomiernego osiadania konstrukcji pod ciężarem wjeżdżających pojazdów. W tym celu zdejmuje się wierzchnią warstwę humusu i układa warstwę mrozochronną z piasku lub grubego żwiru o miąższości od 20 do 30 centymetrów. Materiał ten musi zostać starannie ubity zagęszczarką mechaniczną. Teren pod inwestycję powinien mieć naturalny spadek nieprzekraczający trzech procent. Z kolei na samej nawierzchni betonowej formuje się nachylenie rzędu 1 do 2 procent w kierunku kanału odpływowego. Zapobiega to zastoiskom agresywnych cieczy i chroni podbudowę przed erozją.

Warstwy konstrukcyjne i system zarządzania odciekami

Trwałość nawierzchni zależy od zastosowanych materiałów oraz dokładności wykonania prac zbrojarskich. Proces zaczyna się od wylania warstwy chudego betonu klasy C20/25, która stabilizuje wykop i odcina wilgoć z gruntu. Na tak przygotowanym podkładzie układa się zbrojenie główne w postaci stalowych siatek krzyżowych. Wykorzystuje się do tego pręty o średnicy od 8 do 10 milimetrów, wiązane w oczka co 20 centymetrów. Kluczowe jest zapewnienie otuliny betonowej o grubości od 4 do 5 centymetrów, co chroni stal przed szybką korozją w agresywnym środowisku. Zasadnicza warstwa nośna wylewana jest z betonu klasy C30/37 lub C35, a jej łączna grubość wynosi zazwyczaj od 12 do 20 centymetrów. Mieszanka ta często zawiera dodatki uszczelniające.

Rozległe płaszczyzny betonowe są podatne na pęknięcia termiczne i mechaniczne, dlatego wymagają podziału na mniejsze segmenty. Wykonuje się szczeliny dylatacyjne w odstępach co 4 do 6 metrów, które wypełnia się elastycznymi masami odpornymi na działanie kwasów organicznych. Takie nacięcia kompensują naprężenia powstające podczas wjazdów ciężkich ładowarek oraz wahań temperatury między latem a zimą. Płynne odcieki z pryzmy grawitacyjnie spływają do rowka ściekowego lub kratki odwadniającej, skąd systemem rur instalacyjnych trafiają do szczelnego zbiornika podziemnego.

Zgromadzona frakcja płynna wymaga późniejszego zagospodarowania, co wiąże się z koniecznością jej przepompowania i ujednolicenia. Przedsiębiorstwo Łukomet zajmuje się dostarczaniem rozwiązań dla rolnictwa, produkując między innymi pompy do gnojowicy z wbudowanym rozdrabniaczem. Urządzenia te, w połączeniu z mechanicznymi mieszadłami typu SG35 i MF, umożliwiają skuteczną homogenizację cieczy. Dzięki temu gęsty osad denny zostaje wymieszany z rzadszą frakcją, co zapobiega zatykaniu się instalacji podczas późniejszej aplikacji nawozu na pola uprawne.

Zaprojektowanie wytrzymałej przestrzeni do magazynowania nawozów naturalnych wymaga precyzyjnego połączenia wiedzy z zakresu inżynierii materiałowej i codziennej praktyki rolniczej. Największy wpływ na długoterminową bezawaryjność mają parametry podbudowy oraz prawidłowo rozmieszczone zbrojenie, które wspólnie chronią płytę przed destrukcyjnym działaniem nacisku osiowego. Zaniedbania na etapie zagęszczania gruntu szybko mszczą się w postaci pęknięć strukturalnych, przez które agresywne substancje przedostają się do środowiska.

Odpowiednio wyprofilowane spadki i wydajny system przechwytywania frakcji płynnej minimalizują straty cennego azotu, a jednocześnie ułatwiają zachowanie czystości wokół budynków inwentarskich. Inwestycja w wysokiej klasy mieszanki betonowe oraz przemyślana logistyka wjazdu dla szerokich ładowarek przekładają się bezpośrednio na tempo codziennych prac. Zgodność wykonania z normami pozwala uniknąć sankcji ze strony instytucji ochrony środowiska i gwarantuje płynny obieg materii organicznej w gospodarstwie przez wiele lat.
